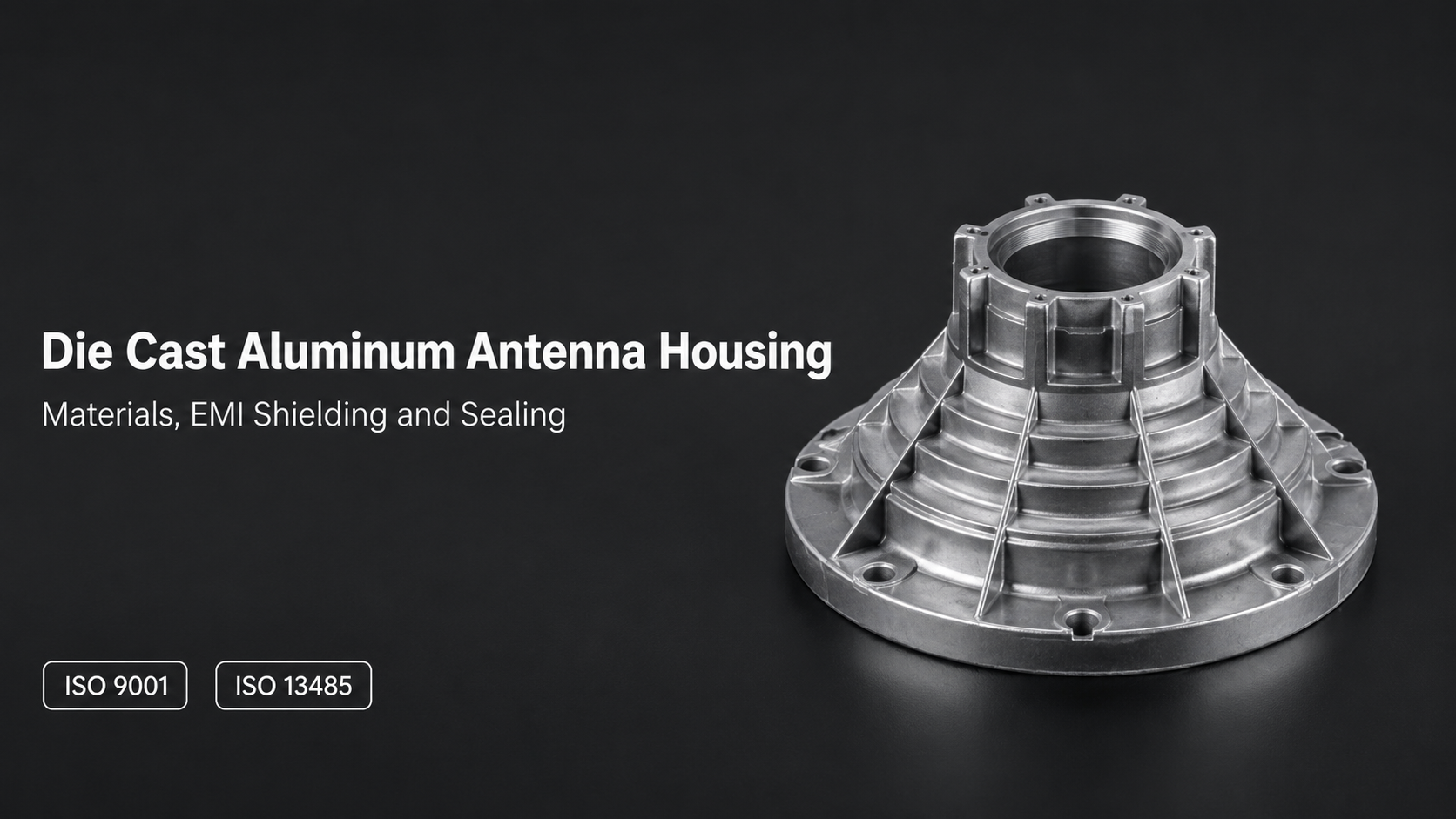

Gehäuse aus Aluminiumdruckguss für Antennen: Werkstoffe, EMI-Abschirmung und Abdichtung

Ein Antennen- oder Basisstationsgehäuse ist nicht nur eine wetterfeste Box. Es steht jahrelang im Freien, muss empfindliche Funkelektronik vor elektromagnetischen Störungen schützen und muss oft Wärme von aktiven Komponenten ohne Lüfter abführen. Wenn eine dieser Anforderungen nicht erfüllt wird, zeigt sich dies später als Signalverschlechterung, Wassereintritt oder thermisches Versagen im Feld.

Da 5G-Netze um ein Vielfaches mehr Basisstationen und Kleinzellen als frühere Generationen erfordern, müssen die Gehäuse um diese Geräte alle drei Anforderungen – EMI-Abschirmung, Umweltdichtung und Wärmemanagement – in einem einzigen herstellbaren Teil erfüllen und nicht in einem Stapel getrennter Komponenten. Aluminiumdruckguss hat sich hierfür zum Standardverfahren entwickelt, da er alle drei Anforderungen auf einmal erfüllen kann.

Dieser Artikel erklärt, warum Aluminiumdruckguss für Antennen- und Kommunikationsgerätegehäuse verwendet wird, wie EMI-Abschirmung und IP-konforme Abdichtung erreicht werden, welche Legierungs- und Wandstärkenüberlegungen gelten und wie diese Gehäuse vor dem Versand geprüft werden.

Warum Aluminiumdruckguss für Antennen- und Kommunikationsgerätegehäuse

Aluminiumdruckguss eignet sich aus einer spezifischen Kombination von Gründen für Kommunikationsgerätegehäuse: Aluminium ist von Natur aus elektrisch leitfähig, was eine grundlegende EMI-Abschirmung ohne zusätzliche Behandlung bietet; es hat eine hohe Wärmeleitfähigkeit, wodurch das Gehäuse selbst als Kühlkörper für die interne Elektronik fungieren kann; und Druckguss kann komplexe Geometrien – Befestigungsdome, interne Rippen und Kühlrippen – in einem einzigen Arbeitsgang herstellen, ohne die Montage separater Abschirm- und Strukturteile.

Materialauswahl: ADC12 und Wandstärke

ADC12 ist die gebräuchlichste Aluminiumdruckgusslegierung, die für diese Gehäuse verwendet wird und eine Wärmeleitfähigkeit im Bereich von 90–120 W/m·K und eine elektrische Leitfähigkeit von etwa 22–30 % IACS bietet – hoch genug, um eine sinnvolle EMI-Abschirmung durch das Material selbst zu gewährleisten.

Die typische Wandstärke für Druckguss-Aluminiumgehäuse beträgt 1,5–2,5 mm, wobei dünnere Abschnitte bis etwa 1,2 mm lokal mit abgestimmter Anschnittführung und warmen Formbedingungen erreichbar sind. Die Wandstärke beeinflusst hier mehr als nur die strukturelle Festigkeit – sie beeinflusst auch, wie effektiv das Gehäuse Wärme von internen Komponenten ableitet und wie gleichmäßig die Form während des Gießens gefüllt wird.

EMI-Abschirmung: Wie sie erreicht wird

Ein leicht zu übersehendes Detail: Standard-Eloxierung ist elektrisch isolierend, daher verringert sie die Abschirmwirkung an Verbindungsflächen und Erdungspunkten, wenn sie ohne Abdeckung aufgetragen wird. Kontakt- und Erdungsflächen werden typischerweise blank gelassen oder stattdessen mit einer leitfähigen Chromatkonversionsbeschichtung behandelt, während kosmetische oder nicht leitfähige Bereiche weiterhin zur Korrosionsschutz eloxiert werden können.

Abdichtung und IP-Schutzarten

Die Dichtleistung bei einem Druckgussgehäuse hängt stark davon ab, wie flach und gleichmäßig die Kontaktfläche nach dem Gießen bearbeitet wird, da eine Dichtung nur dann gleichmäßig gegen eine Oberfläche gepresst werden kann, die über ihren gesamten Umfang maßhaltig ist.

Überlegungen zum Wärmemanagement

Da Antennen- und Basisstationsgeräte im Freien oft nicht auf aktive Kühlventilatoren angewiesen sein können, dient das Gehäuse selbst typischerweise als Kühlkörper. Der Druckguss ermöglicht es, Kühlrippen, Rippen und verdickte Abschnitte direkt in das Gehäuse in einem einzigen Arbeitsgang mit dem Rest des Teils zu gießen, anstatt sie als separate Kühlkörperkomponente hinzuzufügen.

Typische Anwendungen

Druckguss-Aluminiumgehäuse dieser Art werden in 5G- und 4G-Basisstationen, Remote Radio Units (RRUs), Kleinzellen- und Outdoor-Telekom-Gehäusen, Antennenmontage- und Funkgerätegehäusen sowie anderen Outdoor-Kommunikationshardware verwendet, die EMI-Abschirmung, IP-konforme Abdichtung und passives Wärmemanagement in einem Teil erfordert.

Qualitätskontrolle und Prüfung

Neben der Standard-Maßkontrolle werden Antennen- und Kommunikationsgehäuse typischerweise auf die Ebenheit der Dichtfläche vor der Dichtungsmontage überprüft und können Lecktests unterzogen werden, um die erreichte IP-Schutzart zu bestätigen. Wo die EMI-Leistung angegeben ist, bestätigen Kontinuitätsprüfungen, dass nach jeder Oberflächenbehandlung ein leitfähiger Kontakt über die Kontaktflächen und Erdungspunkte aufrechterhalten wird.

XY-Globals Kompetenz für Kommunikationsgerätegehäuse

Bei XY-Global wird Aluminiumdruckguss für Antennen- und Kommunikationsgerätegehäuse nach ISO 9001 zertifizierten Prozessen hergestellt, wobei der Hochdruck-Aluminiumdruckguss die integrierten Rippen, Kühlrippen und Befestigungsmerkmale unterstützt, die diese Gehäuse erfordern. Die CNC-Nachbearbeitung bringt Dichtflächen und Erdungsflächen auf die für eine konsistente IP-konforme Abdichtung erforderliche Toleranz und Ebenheit, und unser Entwicklungsteam kann EMI-Abschirmungs-, Dichtungs- und Wärmeanforderungen gemeinsam prüfen, bevor die Werkzeugerstellung beginnt.

Wenn Sie ein Antennen- oder Outdoor-Kommunikationsgerätegehäuse entwickeln, kann unser Team Sie bei der Legierungsauswahl, Wandstärke und Abschirmstrategie beraten, basierend auf Ihren spezifischen IP-Schutzart- und thermischen Lastanforderungen.

Häufig gestellte Fragen

Warum sollte man nicht ein Kunststoffgehäuse mit leitfähiger Beschichtung anstelle von Aluminiumdruckguss verwenden?

Kunststoffgehäuse können EMI-Abschirmung mit leitfähigen Beschichtungen oder Folien erreichen, bieten aber nicht die inhärente Wärmeleitfähigkeit von Aluminium, die für passiv gekühlte Outdoor-Geräte mit aktiven Funkkomponenten wichtig ist.

Beeinträchtigt das Eloxieren eines Antennengehäuses dessen EMI-Leistung?

Ja, wenn es ohne Abdeckung aufgetragen wird. Eloxieren ist elektrisch isolierend, daher werden Erdungs- und Verbindungsflächen in der Regel blank gelassen oder stattdessen mit einer leitfähigen Chromatkonversionsbeschichtung behandelt, während unkritische Oberflächen weiterhin eloxiert werden können.

Welche IP-Schutzart benötigen die meisten Outdoor-Antennengehäuse?

IP65 oder IP66 ist üblich für Standard-Outdoor-Telekom-Geräte, während IP68 für Anwendungen mit potenzieller Unterwasserung oder extremer Feuchtigkeitsexposition verwendet wird, wie z.B. bestimmte unterirdische oder maritime Kommunikationsgeräte.

Welche Informationen werden benötigt, um ein Druckguss-Antennengehäuse anzubieten?

Eine 2D- oder 3D-Zeichnung mit Wandstärke, Dichtfläche und Dichtungsdetails, der erforderlichen IP-Schutzart, EMI-Abschirmungsanforderungen und der Menge sind die wichtigsten Angaben für ein genaues Angebot.
