맞춤형 방열판 丨알루미늄 및 구리 방열판

방열판 재료

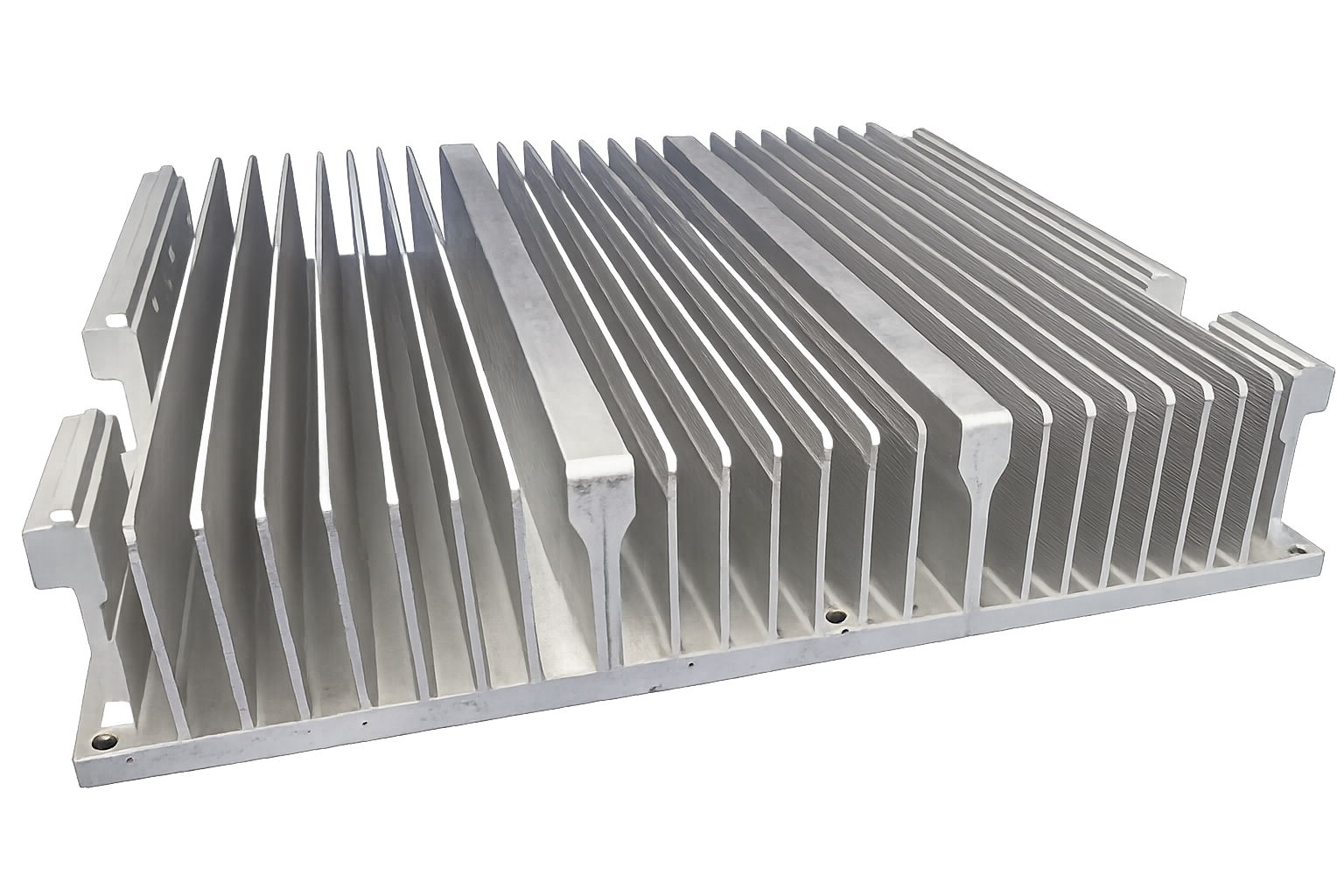

• 알루미늄 방열판
  알루미늄은 열전도율, 낮은 무게, 내식성, 제조 용이성 및 비용의 균형이 잘 잡혀 있어 가장 널리 사용되는 방열판 재료입니다. 압출, 스키브, 스탬핑 및 CNC 가공 방열판에 적합합니다.

• 구리 방열판
  구리는 알루미늄보다 높은 열전도율을 제공하여 고전력 장치, 집중 열원 및 더 빠른 열 확산이 필요한 응용 분야에 적합합니다. 그러나 구리는 더 무겁고 비싸며 일반적으로 가공하기가 더 어렵습니다.

• 알루미늄-구리 방열판

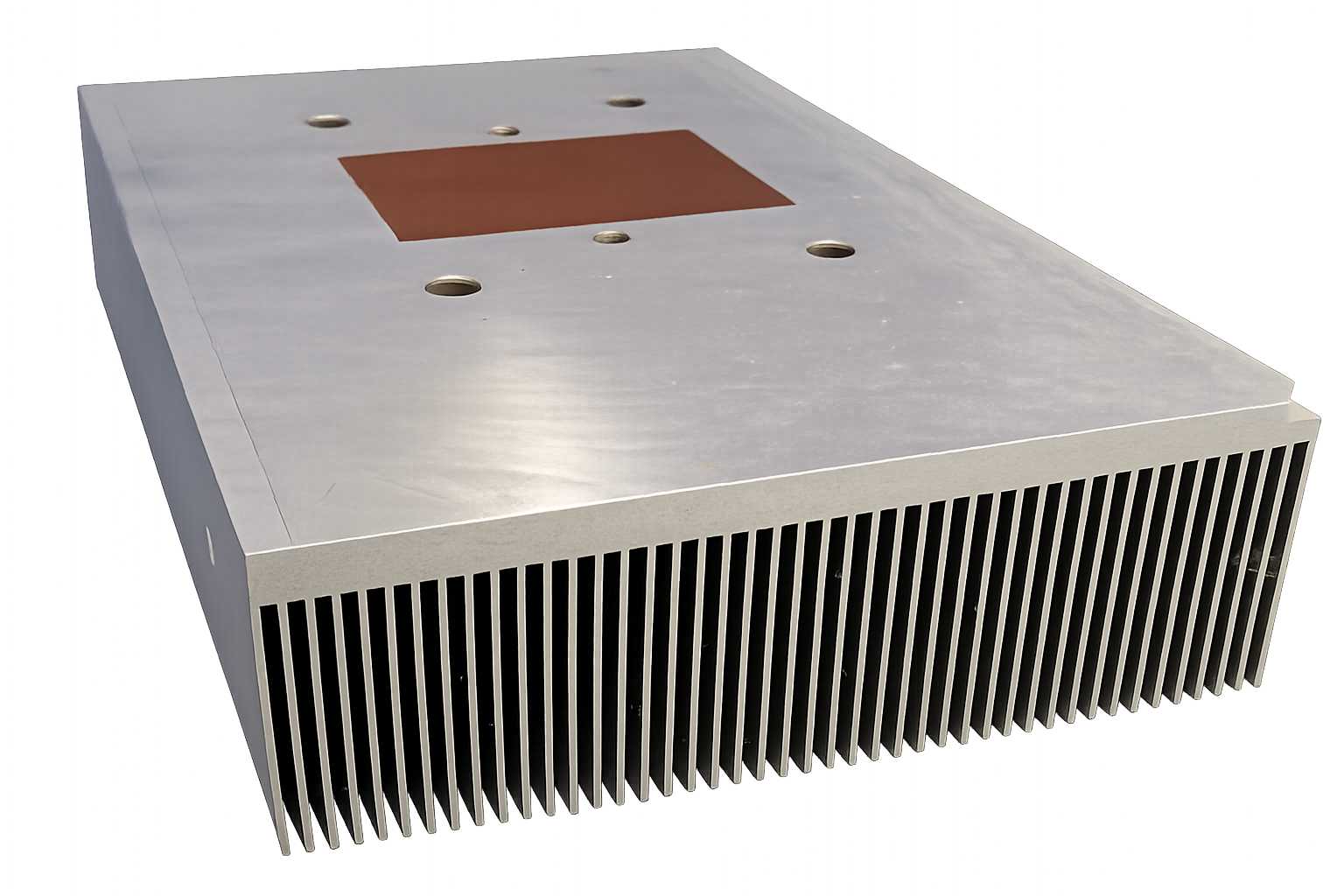

  알루미늄-구리 방열판은 구리의 열 성능과 알루미늄의 낮은 무게 및 비용을 결합합니다. 일반적인 디자인은 구리 베이스 또는 열 확산기를 사용하여 열원에서 열을 빠르게 전달하고 알루미늄 핀을 사용하여 열 발산 면적을 늘립니다.

방열판 제조 방법

방열판은 필요한 열 성능, 구조, 생산량 및 비용에 따라 다양한 공정을 사용하여 제조할 수 있습니다.

• CNC 가공 — 알루미늄 또는 구리에서 직접 방열판을 절단하여 정밀한 치수와 복잡한 특징을 만듭니다.
• 압출 — 가열된 알루미늄을 다이를 통해 밀어 넣어 직선 핀이 있는 연속적인 방열판 프로파일을 형성합니다.
• 단조 — 알루미늄 또는 구리를 고압으로 눌러 모양을 만들며, 핀 핀 구조에 적합합니다.
• 스탬핑 및 핀 조립 — 얇은 핀을 스탬핑한 다음 브레이징, 납땜, 접착 또는 기계적 조립으로 베이스에 접합합니다.
• 스키빙 — 얇은 핀을 고체 금속 블록에서 직접 절단하고 들어 올려 별도의 접합부 없이 고밀도 핀을 만듭니다.
• 다이캐스팅 — 용융 알루미늄을 주형에 주입하여 통합 핀과 장착 특징이 있는 방열판을 생산합니다.

더 높은 냉각 요구 사항의 경우 방열판은 히트 파이프, 증기 챔버 또는 팬과 결합하여 열 전달을 개선할 수도 있습니다.
