Dual-Axis Multi-Angle 5-Axis CNC Rotary Table

5축 CNC 회전 테이블

제품 특징

  • 이중 축 동시 제어: 복잡한 5축 동시 또는 3+2면 가공을 위한 고성능 틸트(A/B축) 및 회전(C축) 통합.
  • 정밀 롤러 캠 /DD 드라이브: 백래시 제로, 매우 부드러운 동작 및 탁월한 표면 마감을 위한 고속 다이렉트 드라이브(DD) 또는 롤러 기어 기술을 옵션으로 제공합니다.
  • 견고한 기울기 안정성: 강화된 기울기 축으로 설계되어 위치 정확도를 저하시키지 않고 무거운 하중의 공작물을 처리할 수 있습니다.
  • 고토크 이중 클램핑: 양축에 강력한 공압 또는 유압 브레이크를 장착하여 격렬한 다축 밀링 작업 중 최대의 강성을 보장합니다.
  • 컴팩트한 크래들 디자인: 최적화된 공간 절약형 구조로 더 넓은 작업 영역을 제공하여 소형 머시닝 센터에 이상적입니다.
  • 열 변형 제어: 고품질 미하이나이트 주조에 균형 잡힌 열 설계를 적용하여 장시간 생산 주기 동안 정밀도를 유지합니다.
  • 업계 최고 수준의 정확도: 고해상도 절대 엔코더는 항공우주, 의료 및 금형 제작 산업에 초 단위 정밀도를 제공합니다.

일반적인 제품 사양 (5축)

참고: 이 값들은 일반적인 중간 크기의 "크래들형" 5축 테이블(예: 200mm~250mm 플레이트)을 나타냅니다.

기술 데이터 틸트 축(A/B) 회전축(C)
테이블 직경 — 직경 210mm / 직경 250mm
기울기 범위 -20° ~ +110° (일반적인 범위) 360° 연속
중심 높이(90° 기준) 160/180mm —
최대 테이블 속도 16.6 ~ 25 rpm 33.3 ~ 50 rpm
인덱싱 정확도 ±20" 아크초 ±15" 아크초
반복성 6" 아크초 4" 아크초
클램핑 토크(유압식) 600~1000 N·m 400~700 N·m
최대 작업 부하 60kg (크래들 하중) 100kg (테이블 하중)
총 순중량 약 180~250kg —

High-precision 4-Axis Rotary Table for CNC Machining Centers

4축 회전 테이블은 언제 선택해야 할까요?

다음과 같은 경우 4축 회전 테이블을 선택하십시오.

원통형 또는 다면체 부품에 대한 효율성과 다용도성에 중점을 둡니다 .

  • 다면 인덱싱: 주요 목표는 수동으로 다시 고정하지 않고 부품의 여러 면을 가공하는 것입니다.
  • 원통형 형상: 부품에 중심축을 따라 방사형 드릴링, 조각 또는 나선형 홈 밀링이 필요합니다.
  • 낮은 진입 장벽: 고가의 5축 시스템에 투자하지 않고도 생산성을 크게 향상시키고 설정 오류를 줄이고 싶으신가요?
  • 프리즘형 기하학: 작업물은 비교적 표준적이며 복잡하거나 비선형적인 유기적인 표면을 특징으로 하지 않습니다.

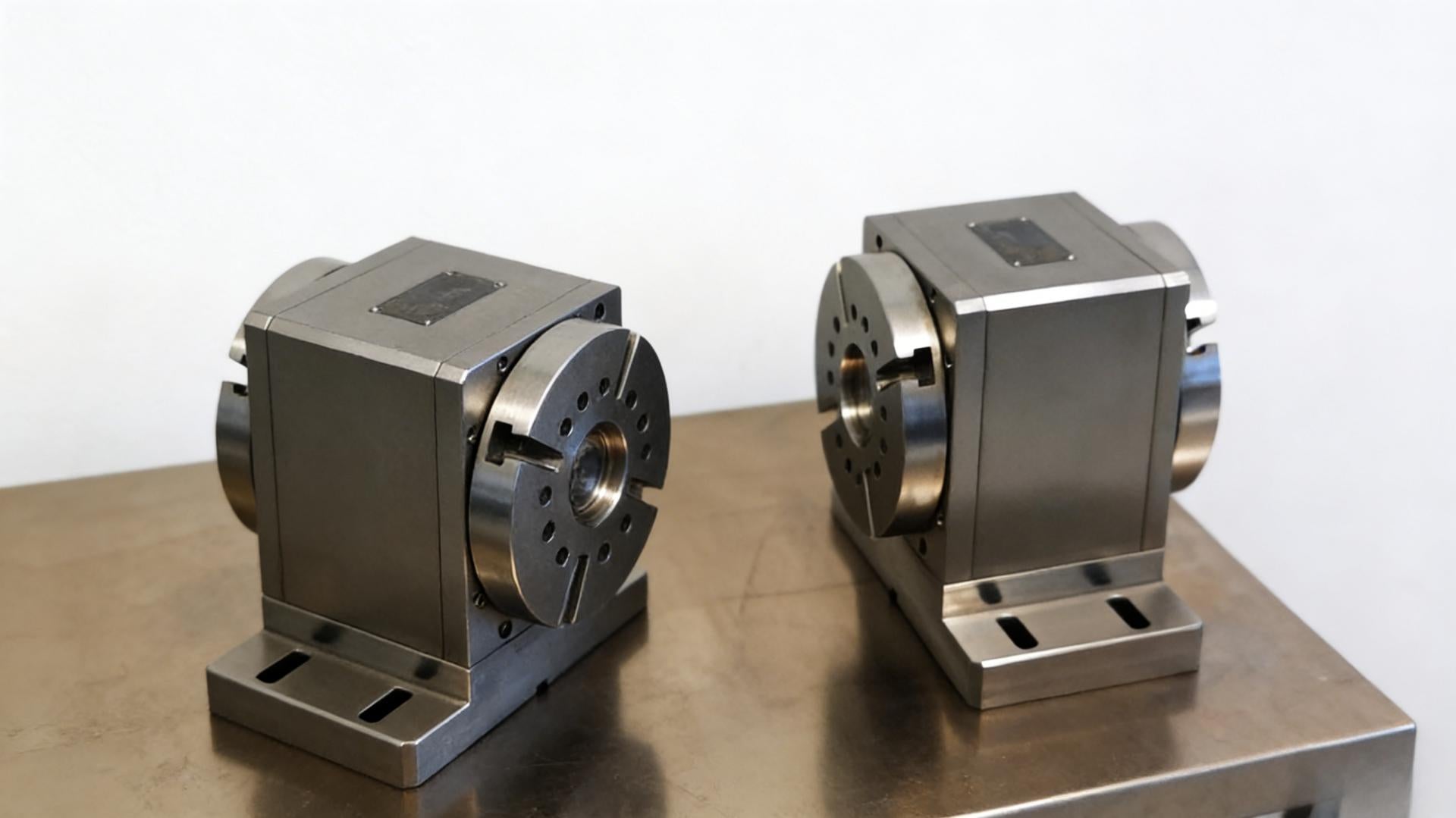

Industrial 5-Axis CNC Rotary Table from XY-GLOBAL

5축 회전 테이블은 언제 선택해야 할까요?

다음과 같은 경우 5축 회전 테이블을 선택하십시오.

고급 산업용 애플리케이션에 필요한 복잡성과 정밀도 에 집중합니다 .

  • 복잡한 자유형 곡면: 귀하의 프로젝트에는 복잡한 3D 형상을 가진 터빈 블레이드, 항공우주 임펠러 또는 의료용 임플란트가 포함됩니다.
  • "원샷 가공": 누적 위치 오차를 없애고 스핀들 가동 시간을 극대화하려면 5면 가공을 한 번의 설정 으로 완료해야 합니다.
  • 고정밀 산업: 귀사는 항공우주, 의료 또는 고성능 자동차 와 같이 극도의 정밀도와 뛰어난 표면 마감이 요구되는 분야에서 사업을 운영합니다.
  • 완전 자동화 준비 완료: 로봇 로딩을 통한 무인 자동화 생산을 구현하고자 하며, 투자 수익률 극대화를 위해 물리적 개입을 최소화하는 것이 중요합니다.

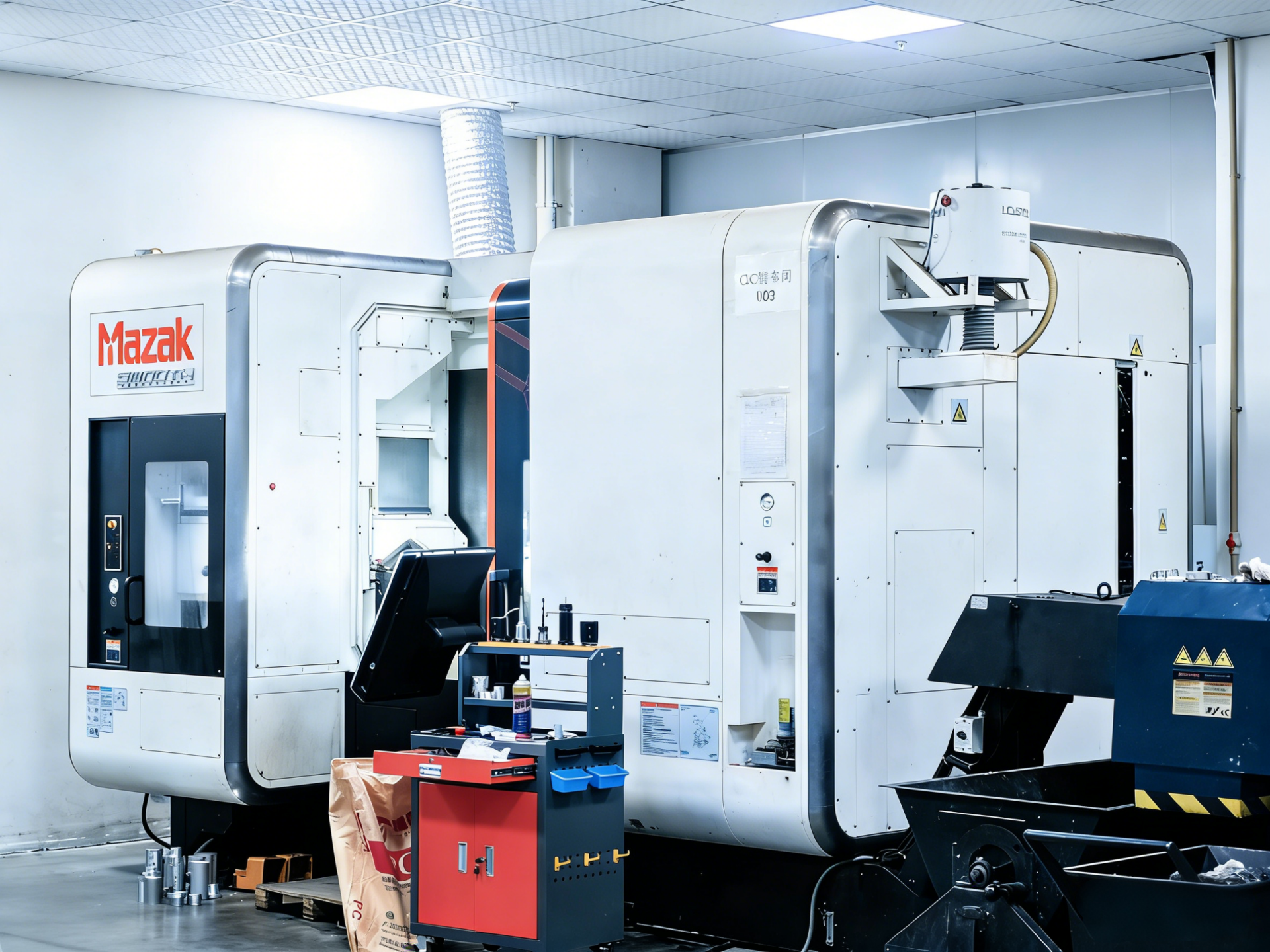

CNC Machining Center Integrated with 4th 5th Axis Rotary Table

효율적이고 간편한 정밀 엔지니어링을 위한 단일 설정 다면 가공

  • 탁월한 구동 기술: 롤러 기어 및 백래시 없는 직접 구동(DD) 옵션은 최고의 안정성과 고품질 마감을 보장합니다.
  • 높은 토크 및 하중: 고하중 부품 용으로 설계되어 견고한 강성과 장기적인 신뢰성을 제공합니다.
  • 완벽한 통합: 사용자의 특정 CNC 설정 및 컨트롤러에 맞춰 완벽하게 맞춤 설정할 수 있습니다 .
  • 업계 신뢰도: 전 세계 의료 및 광학 고정밀 엔지니어링 분야에서 검증된 성능을 자랑합니다.
  • 완벽한 기술 지원: 설치부터 유지보수까지 전문가의 안내를 통해 생산이 중단되지 않도록 보장합니다.
