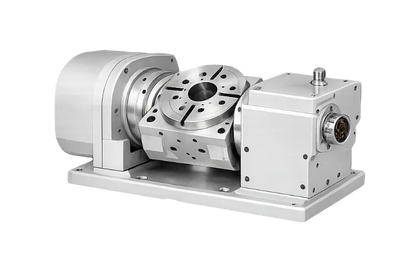

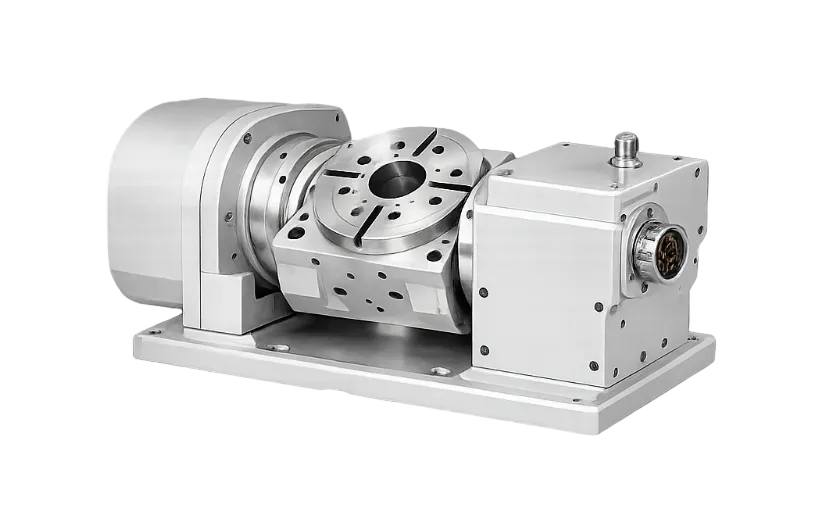

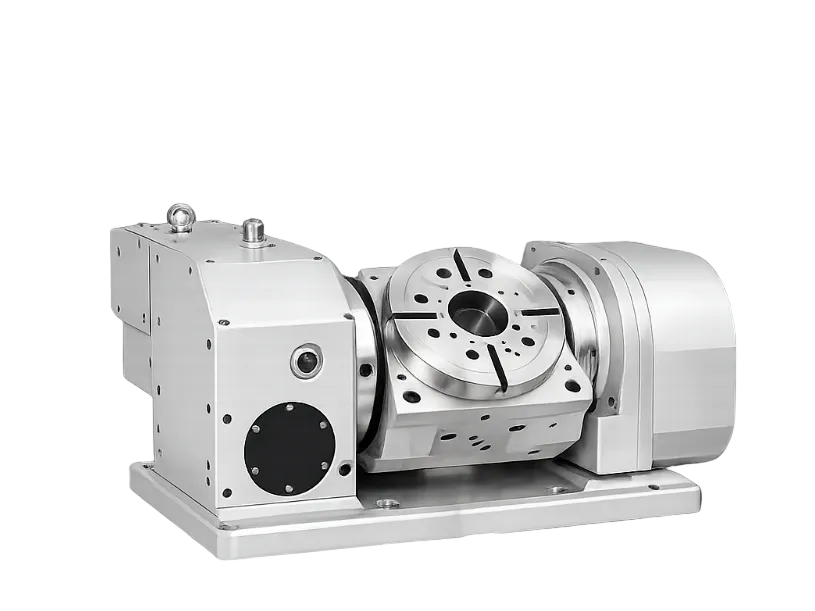

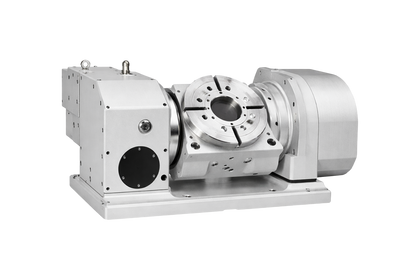

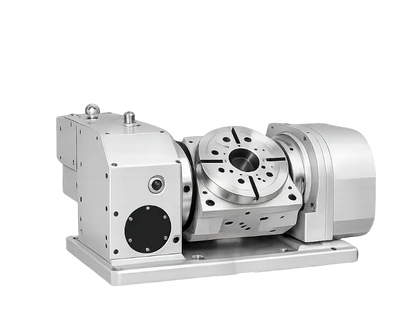

Dual-Axis Multi-Angle 5-Axis CNC Rotary Table

5-Achs-CNC-Rundtisch

Produktmerkmale

  • Simultane Zweiachsensteuerung: Hochleistungsfähige Integration von Neigung (A/B-Achse) und Drehung (C-Achse) für komplexe simultane 5-Achsen- oder 3+2-Planbearbeitung.
  • Präzisions- Rollennocken / DD-Antrieb: Optionale Hochgeschwindigkeits-Direktantriebstechnologie (DD) oder Rollengetriebetechnologie für spielfreie, extrem gleichmäßige Bewegung und überlegene Oberflächengüte.
  • Robuste Kippstabilität: Ausgestattet mit einer verstärkten Kippachse, um auch schwere Werkstücke ohne Kompromisse bei der Positioniergenauigkeit handhaben zu können.
  • Doppelte Hochdrehmoment-Spannung: Verfügt über eine leistungsstarke pneumatische oder hydraulische Bremsung auf beiden Achsen und gewährleistet so maximale Steifigkeit bei anspruchsvollen Mehrachsen-Fräsarbeiten.
  • Kompakte Wiegenkonstruktion: Die optimierte, platzsparende Struktur bietet einen größeren Arbeitsbereich und ist daher ideal für kleinere Bearbeitungszentren.
  • Thermische Verschiebungskontrolle : Hochwertiger Meehanite-Guss mit ausgewogener thermischer Auslegung zur Aufrechterhaltung der Präzision bei der Produktion über lange Zyklen.
  • Branchenführende Genauigkeit: Hochauflösende Absolutwertgeber bieten eine Präzision im Bogensekundenbereich für die Luft- und Raumfahrt-, Medizin- und Formenbauindustrie.

Typische Produktspezifikationen (5-Achsen)

Hinweis: Diese Werte beziehen sich auf einen typischen mittelgroßen 5-Achs-Tisch in Wiegenbauweise (z. B. 200–250 mm Plattenbreite).

Technische Daten Neigungsachse (A/B) Drehachse (C)
Tischdurchmesser — Ø 210 / Ø 250 mm
Neigungsbereich -20° ~ +110° (Typisch) 360° kontinuierlich
Mittelhöhe (bei 90°) 160 / 180 mm —
Maximale Tischgeschwindigkeit 16,6 ~ 25 U/min 33,3 ~ 50 U/min
Indexierungsgenauigkeit ±20" Bogensekunden ±15" Bogensekunden
Wiederholbarkeit 6" Bogensekunden 4" Bogensekunden
Klemmmoment (Hyd.) 600 ~ 1000 N·m 400 ~ 700 N·m
Maximale Arbeitslast 60 kg (Wiegenlast) 100 kg (Tischlast)
Gesamtnettogewicht ca. 180 - 250 kg —

High-precision 4-Axis Rotary Table for CNC Machining Centers

Wann sollte man einen Drehtisch mit 4 Achsen wählen?

Wählen Sie einen Drehtisch mit 4 Achsen, wenn:

Fokus auf Effizienz und Vielseitigkeit bei zylindrischen oder mehrseitigen Teilen.

  • Mehrseitiges Indexieren: Ihr Hauptziel ist die Bearbeitung mehrerer Seiten eines Werkstücks ohne manuelles Nachspannen.
  • Zylindrische Merkmale: Ihre Teile erfordern radiales Bohren, Gravieren oder spiralförmiges Nutfräsen entlang einer zentralen Achse.
  • Niedrige Einstiegshürde: Sie möchten die Produktivität deutlich steigern und Rüstfehler reduzieren, ohne die hohen Investitionen eines kompletten 5-Achs-Systems tätigen zu müssen.
  • Prismatische Geometrie: Ihre Werkstücke sind relativ standardisiert und weisen keine komplexen, nichtlinearen organischen Oberflächen auf.
Industrial 5-Axis CNC Rotary Table from XY-GLOBAL

Wann sollte man einen Drehtisch mit 5 Achsen wählen?

Wählen Sie einen Drehtisch mit 5 Achsen, wenn:

Fokus auf Komplexität und Präzision für anspruchsvolle industrielle Anwendungen.

  • Komplexe Freiformflächen: Ihre Projekte umfassen Turbinenschaufeln, Luft- und Raumfahrt-Laufräder oder medizinische Implantate mit komplizierten 3D-Geometrien.
  • „Einmaliges Bearbeiten“: Um kumulative Positionierungsfehler zu vermeiden und die Spindelverfügbarkeit zu maximieren, müssen Sie die 5-seitige Bearbeitung in einer einzigen Aufspannung durchführen.
  • Hochpräzisionsindustrien: Sie sind in Sektoren tätig, die extreme Toleranzen und überlegene Oberflächengüten erfordern, wie z. B. Luft- und Raumfahrt, Medizin oder Hochleistungs-Automobilindustrie .
  • Bereit für die Vollautomatisierung: Sie streben die Implementierung einer vollautomatisierten Fertigung mit robotergestützter Beladung an, bei der die Minimierung physischer Eingriffe entscheidend für eine maximale Kapitalrendite ist.
CNC Machining Center Integrated with 4th 5th Axis Rotary Table

Mehrseitenbearbeitung in einer Aufspannung für effiziente und mühelose Präzisionsbearbeitung

  • Überlegene Antriebstechnik: Rollengetriebe und spielfreie Direktantriebsoptionen (DD) gewährleisten maximale Stabilität und hochwertige Oberflächen.
  • Hohes Drehmoment und hohe Belastbarkeit: Entwickelt für hochbelastbare Bauteile , bietet robuste Steifigkeit und langfristige Zuverlässigkeit.
  • Nahtlose Integration: Vollständig anpassbare Konfigurationen, die perfekt auf Ihre spezifische CNC-Konfiguration und Steuerungen abgestimmt sind.
  • Von der Industrie geschätzt: Weltweit bewährte Leistung in der medizinischen und optischen Hochpräzisionstechnik.
  • Vollständiger technischer Support: Kompetente Beratung von der Installation bis zur Wartung , damit Ihre Produktion nie zum Erliegen kommt.
