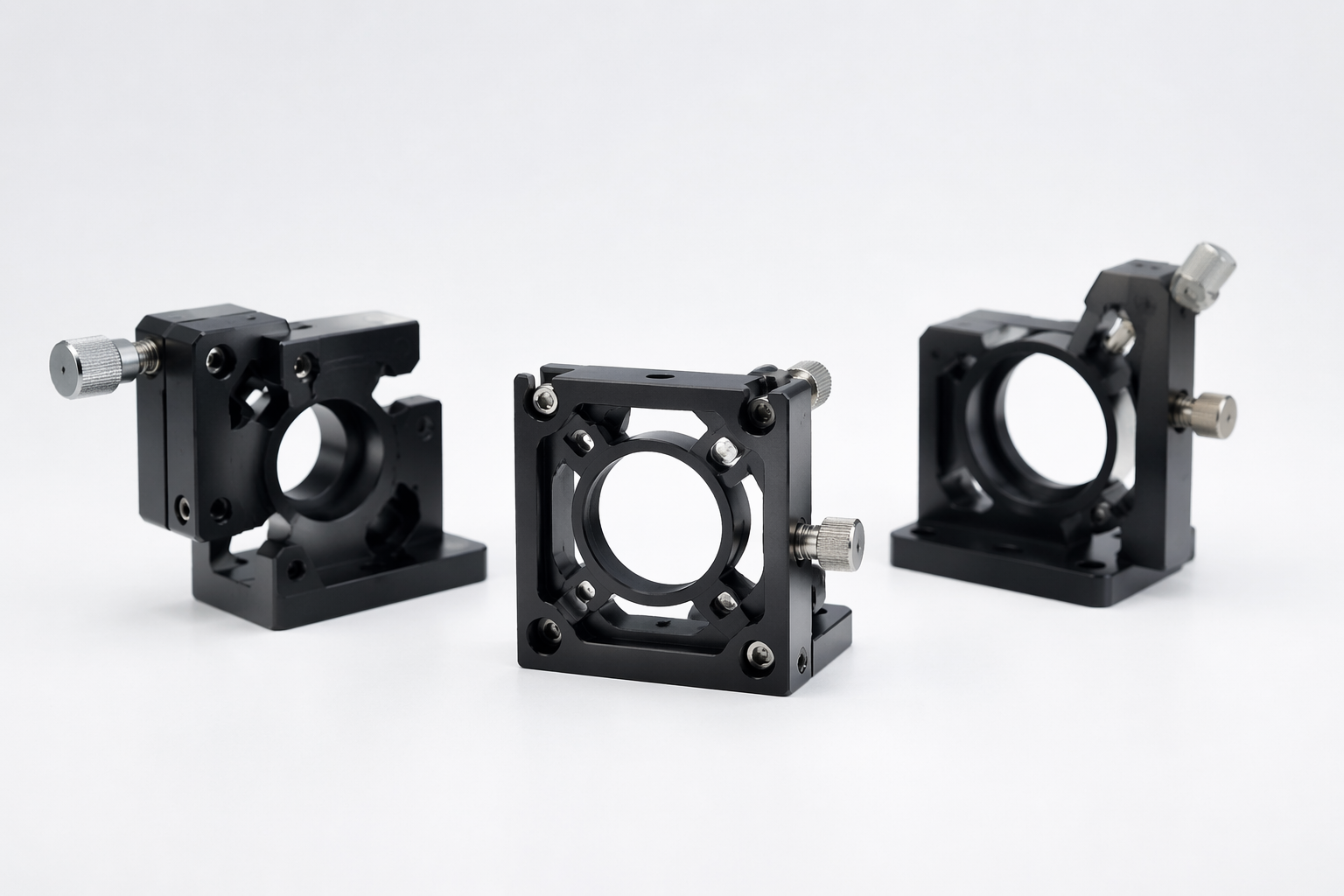

Biegung eines optischen Spiegelhalters: Design- und Präzisionsbearbeitungsaspekte

Bei optischen Präzisionssystemen geht es bei der Spiegelhalterung nicht nur darum, eine Optik an Ort und Stelle zu halten. Es geht auch darum, wie zuverlässig diese Optik über die Zeit justiert, ausgerichtet und stabil gehalten werden kann. Hier kommt die flexure Optik-Spiegelhalterung ins Spiel.

Im Gegensatz zu herkömmlichen Spiegelhalterungen, die auf Gleitflächen, Passungsspiele, Federn oder mehrere sich berührende Teile angewiesen sind, verwendet eine flexure Optik-Spiegelhalterung kontrollierte elastische Verformung innerhalb der Struktur selbst, um kleine, präzise Bewegungen zu erzeugen.

Dieser Designansatz wird häufig in Anwendungen eingesetzt, bei denen Feineinstellung, Wiederholgenauigkeit und Langzeitstabilität wichtiger sind als ein großer Verstellweg.

Für Ingenieure, Beschaffungsteams und Designer optischer Systeme liegt der Wert einer auf Flexuren basierenden Spiegelhalterung nicht einfach darin, dass sie fortschrittlicher aussieht.

Ihr eigentlicher Wert liegt darin, wie sie sich mechanisch unter präzisen Ausrichtungsbedingungen verhält, wie sie auf thermische und vibrationsbedingte Einflüsse reagiert und wie herstellbar die Struktur in der realen Produktion ist.

Was ist eine flexure optische Spiegelhalterung?

Eine flexure optische Spiegelhalterung ist eine mechanische Präzisionshalterung, die dazu dient, einen optischen Spiegel durch die elastische Verformung sorgfältig entworfener dünner Abschnitte oder nachgiebiger Merkmale zu halten und einzustellen.

Anstatt von konventionellem mechanischem Spiel abzuhängen, nutzt sie die kontrollierte Flexibilität des Materials selbst, um Bewegung zu erzeugen.

In der Praxis bedeutet dies, dass die Halterung sehr kleine, vorhersehbare Einstellungen mit reduzierter mechanischer Lockerheit ermöglichen kann. Die Bewegung ist in der Regel auf einen relativ kleinen Bereich beschränkt, aber innerhalb dieses Bereichs kann die Bewegung hochgradig wiederholbar und stabil sein.

Deshalb werden Flexurstrukturen oft in optischen Systemen eingesetzt, bei denen winzige Winkeländerungen der Spiegelposition die Strahlrichtung, die Bildqualität oder die Ausrichtungskonsistenz stark beeinflussen können.

Diese Art von Halterung wird häufig in Systemen verwendet, bei denen der Spiegel nicht nur während der Montage präzise positioniert werden muss, sondern diese Position auch über die Zeit unter realen Betriebsbedingungen beibehalten muss.

Warum Flexurstrukturen in optischen Spiegelhalterungen verwendet werden

Der Hauptgrund, warum Flexurstrukturen in optischen Spiegelhalterungen verwendet werden, ist, dass empfindliche optische Ausrichtungssysteme mechanische Inkonsistenzen schlecht tolerieren. In Laserpfaden, Strahlführungseinheiten, interferometrischen Aufbauten und kompakten Bildgebungsmodulen können selbst geringe Mengen an Spiel oder Reibung zu Ausrichtungsdrift oder instabilem Einstellverhalten führen.

Eine auf Flexuren basierende Spiegelhalterung hilft, diese Probleme auf verschiedene Weisen zu lösen.

Erstens bietet sie geringes Spiel. Da die Bewegung durch Verformung und nicht durch lockeres mechanisches Ineinandergreifen mehrerer beweglicher Teile erzeugt wird, kann der Betrag des mechanischen Spiels stark reduziert werden. Dies ist besonders wertvoll bei feinen Winkeleinstellungen.

Zweitens unterstützt sie eine hohe Wiederholgenauigkeit. Wenn die nachgiebige Struktur richtig konstruiert ist und der Betriebsbereich innerhalb des elastischen Bereichs des Materials bleibt, kann das Bewegungsverhalten von einem Einstellzyklus zum nächsten sehr konsistent bleiben.

Drittens hat sie im Vergleich zu Mechanismen, die auf Gleitkontakt basieren, geringe Reibung. Reduzierte Reibung führt oft zu einer sanfteren Feineinstellung und weniger Stick-Slip-Effekten, was nützlich ist, wenn sehr kleine optische Korrekturen erforderlich sind.

Viertens kann sie eine stabile Feineinstellung ermöglichen. Flexurstrukturen eignen sich gut für präzise Bewegungen mit begrenztem Bereich. Bei der optischen Ausrichtung ist dies oft wertvoller als ein großer Einstellbereich.

Schließlich kann eine richtig konstruierte flexible optische Spiegelhalterung eine gute Langzeitstabilität bieten. Mit weniger Schnittstellen, die Verschleiß, Lockerheit oder ungleichmäßigem Kontaktverhalten unterliegen, kann die Struktur die Ausrichtung über die Zeit vorhersehbarer aufrechterhalten.

Aus diesen Gründen eignen sich Flexur-basierte Designs besonders gut für empfindliche optische Ausrichtungssysteme, bei denen Stabilität, Wiederholgenauigkeit und Präzision wichtiger sind als ein großer mechanischer Verfahrweg.

Wichtige Designüberlegungen für Flexur-Spiegelhalterungen

Das Design einer flexiblen optischen Spiegelhalterung besteht nicht nur darin, einen dünnen Abschnitt herzustellen und ihn biegen zu lassen. Die Struktur muss so konzipiert sein, dass sie die erforderliche Bewegung erreicht und gleichzeitig die Gesamtstabilität und Herstellbarkeit beibehält.

Eines der ersten Probleme ist das Gleichgewicht zwischen Steifigkeit und Nachgiebigkeit. Der Flexurbereich muss nachgiebig genug sein, um die gewünschte Einstellung zu ermöglichen, aber die Halterung als Ganzes muss immer noch steif genug sein, um Drift, Verformung und externe Störungen zu widerstehen.

Ist die Struktur zu starr, wird die Feineinstellung schwierig. Ist sie zu nachgiebig, kann die Halterung anfällig für Vibrationen werden oder ihre Positionsstabilität verlieren.

Ein weiterer wichtiger Faktor ist der Einstellbereich. Flexur-Spiegelhalterungen eignen sich im Allgemeinen am besten für kleine, präzise Bewegungen und nicht für große Verstellwege. Das Design sollte den tatsächlichen Ausrichtungsanforderungen des optischen Systems entsprechen. Wenn die Struktur dazu gebracht wird, mehr Verfahrweg als nötig zu erreichen, kann dies die Stabilität verringern oder die Ermüdungslebensdauer verkürzen.

Auch die Vorspannungsstrategie ist wichtig. Viele Präzisionsverstellsysteme sind auf Vorspannung angewiesen, um die Kontaktbedingungen konstant zu halten und Bewegungsunsicherheiten zu minimieren.

Bei einer auf Flexuren basierenden Spiegelhalterung kann die Vorspannung die Einstellgenauigkeit, das Rückstellverhalten und die Langzeitwiederholbarkeit beeinflussen. Der Vorspannungsansatz muss mit der Halterungsgeometrie, der Anordnung der Stellschrauben und der erwarteten Betriebsumgebung vereinbar sein.

Thermische Stabilität ist ein weiteres kritisches Thema. In optischen Systemen können Temperaturänderungen die Ausrichtung beeinflussen, selbst wenn die dimensionalen Änderungen sehr gering sind. Materialausdehnung, strukturelle Asymmetrie und die Befestigungsmethode können alle beeinflussen, wie sich die Halterung thermisch verhält.

Für Lasersysteme, Bildverarbeitungsmodule und Präzisionsmessgeräte sollte das thermische Verhalten frühzeitig in der Entwurfsphase berücksichtigt werden.

Die Struktur muss auch auf Vibrationsempfindlichkeit geprüft werden. Da Flexurabschnitte bewusst nachgiebig sind, können sie empfindlich werden, wenn das Design nicht richtig ausbalanciert ist. Dies ist besonders relevant bei Geräten, die Maschinenvibrationen, Transportschocks oder dynamischen Betriebsbedingungen ausgesetzt sind.

Die Methode der Spiegelbefestigung ist ebenso wichtig. Den Spiegel sicher zu halten, reicht nicht aus. Das Befestigungsdesign muss vermeiden, unerwünschte Spannungen in die Optik einzuleiten, während es eine konsistente Positionierung beibehält. In präzisen optischen Baugruppen ist die Schnittstelle zwischen Spiegel und Halterung oft genauso wichtig wie der Flexurmechanismus selbst.

Schließlich haben viele reale Systeme kompakte Platzbeschränkungen. Standard-Spiegelhalterungen können zu groß, zu hoch oder zu schwierig in das umgebende optisch-mechanische Layout zu integrieren sein.

Ein flexibles Design wird oft nicht nur wegen seiner Leistung gewählt, sondern auch, weil es an begrenzte Einbauräume angepasst werden kann, während es dennoch eine kontrollierte Einstellung ermöglicht.

Materialwahl für optische Präzisionshalterungen

Die Materialauswahl für eine flexible optische Spiegelhalterung sollte auf mechanischer Funktion, thermischem Verhalten, Gewicht, Bearbeitungsschwierigkeiten und Kosten basieren. Es sollte nicht als eine generische Materialkatalogübung behandelt werden.

Aluminium (6061-T6) ist oft eine praktische erste Wahl für viele optische Halterungen. Es ist leicht, effizient zu bearbeiten und wird häufig in optisch-mechanischen Strukturen wie Gehäusen, Halterungen und Ausrichthalterungen verwendet. Für Projekte, bei denen Prototypengeschwindigkeit, Kostenkontrolle und vernünftige strukturelle Leistung wichtig sind, bietet Aluminium eine gute Balance.

Es eignet sich auch gut zum Eloxieren, einschließlich Schwarz-Eloxieren, das in optischen Anwendungen häufig für das Aussehen und die Streulichtkontrolle verwendet wird. Aluminium ist jedoch nicht immer die beste Option, wenn höchste Steifigkeit oder thermische Stabilität erforderlich ist.

Edelstahl 303, 304 oder 316 wird oft bevorzugt, wenn das Design unter anspruchsvolleren Bedingungen eine höhere Steifigkeit, Festigkeit oder verbesserte Dimensionsstabilität erfordert. Es kann eine bessere Wahl sein, wenn die strukturelle Steifigkeit wichtiger ist als das Gewicht, oder wenn die Betriebsumgebung eine höhere Haltbarkeit und Korrosionsbeständigkeit erfordert.

Der Nachteil ist, dass Edelstahl schwerer und schwieriger zu bearbeiten ist als Aluminium, was die Fertigungszeit und die Kosten erhöhen kann.

In einigen spezialisierten Designs kann Titan in Betracht gezogen werden, wenn sowohl Gewichtsreduzierung als auch strukturelle Festigkeit wichtig sind. In anderen Fällen kann Invar relevant sein, wenn die Wärmeausdehnung so weit wie möglich minimiert werden muss.

Diese Materialien sind in der Regel für Anwendungen mit anspruchsvolleren thermischen oder gewichtsbezogenen Anforderungen reserviert und nicht immer für allgemeine optische Halterungsdesigns notwendig.

In der Praxis sollte die Materialentscheidung direkt an die Funktion der Halterung gekoppelt sein. Wenn die Hauptpriorität eine schnellere Bearbeitung und geringere Masse ist, kann Aluminium besser geeignet sein. Wenn Steifigkeit und strukturelle Stabilität wichtiger sind, ist Edelstahl möglicherweise die bessere Option. Wenn thermische Drift sehr empfindlich ist, müssen spezialisiertere Materialien evaluiert werden.

CNC-Bearbeitungsherausforderungen bei flexur-basierten optischen Komponenten

Aus fertigungstechnischer Sicht ist eine flexible optische Spiegelhalterung anspruchsvoller als eine typische starre Halterung oder ein Standard-Optikhalter. Das Design mag auf dem Papier einfach aussehen, aber die Bearbeitungsschwierigkeit steigt erheblich, sobald dünne nachgiebige Abschnitte und feine Einstellfunktionen eingeführt werden.

Eine der größten Herausforderungen ist die Bearbeitung von dünnen Flexurabschnitten. Diese Bereiche sind bewusst schlank, damit sie sich während des Gebrauchs elastisch verformen können. Während der Bearbeitung macht jedoch genau diese Geometrie sie anfällig für Verformungen durch Klemmkräfte, Schnittkräfte und die Freisetzung von Eigenspannungen.

Ein Merkmal, das während der Grobbearbeitung maßhaltig erscheint, kann sich verschieben, sobald Material entfernt oder das Teil entspannt wird.

Dies führt direkt zum Thema der Spannungskontrolle während der Bearbeitung. Flexurbasierte Teile sind empfindlicher als gewöhnliche starre Teile, da kleine geometrische Änderungen das Bewegungsverhalten beeinflussen können.

Bearbeitungssequenz, Aufmaß, Werkzeugwegstrategie und Spannmethode beeinflussen alle, wie Spannungen verteilt und freigesetzt werden. Wenn Spannungen nicht sorgfältig kontrolliert werden, verhält sich das Endprodukt möglicherweise nicht wie beabsichtigt, auch wenn einzelne Abmessungen akzeptabel erscheinen.

Eine weitere häufige Schwierigkeit ist die Bearbeitung kleiner Schlitze, feiner Merkmale und kontrollierter Eckübergänge. Flexurmechanismen basieren oft auf schmalen Schnitten, kleinen Radien und präzisen Übergängen zwischen steifen und nachgiebigen Bereichen.

Die Werkzeugauswahl und die Bearbeitungsstrategie haben einen direkten Einfluss auf diese Merkmale. Eine schlechte Kontrolle in diesen Bereichen kann die Steifigkeit, die Bewegungskonsistenz und die Ermüdungsbeständigkeit beeinträchtigen.

Die Maßhaltigkeit ist ebenfalls entscheidend. Bei einem Prototyp kann ein Teil manuell abgestimmt oder selektiv inspiziert werden. Bei wiederholten Bauten oder Kleinserienfertigung besteht die Herausforderung darin, ein konsistentes Verhalten über mehrere Teile hinweg aufrechtzuerhalten. Eine flexible optische Spiegelhalterung muss nicht nur einmal bearbeitbar sein, sondern auch mit stabiler Leistung reproduzierbar.

Auch die Oberflächenveredelung muss sorgfältig gehandhabt werden. Bei vielen optisch-mechanischen Projekten wird Schwarzanodisierung verwendet, um das Aussehen zu verbessern und unerwünschte Reflexionen zu reduzieren.

Veredelungsprozesse können jedoch dimensionssensitive Bereiche beeinflussen, insbesondere wenn das Design feine nachgiebige Abschnitte, enge Schnittstellen oder einstellungskritische Oberflächen umfasst. Dies bedeutet, dass der Veredelungsplan frühzeitig berücksichtigt werden sollte, anstatt ihn als letzten kosmetischen Schritt zu behandeln.

Schließlich sollten Toleranz- und Inspektionsüberlegungen funktionsbezogen und nicht nur auf die allgemeine Vollständigkeit der Zeichnung bezogen definiert werden. Für flexurbasierte optische Komponenten können kritische Inspektionspunkte die Geometrie dünner Abschnitte, die Symmetrie der Merkmale, die Montageebene, die Bohrungsposition und die Konsistenz der einstellungsbezogenen Merkmale umfassen.

In vielen Fällen sollten Schlüsselabmessungen durch gezielte Inspektionsmethoden wie CMM-Messungen und nicht nur durch standardmäßige Werksprüfungen verifiziert werden.

Kurz gesagt, bei der Bearbeitung einer flexiblen optischen Spiegelhalterung geht es nicht nur darum, eine nominelle Dimension zu erreichen. Es geht darum, ein Teil zu fertigen, dessen Geometrie, Spannungszustand und kritische Merkmale eine stabile optische Ausrichtung im realen Einsatz unterstützen.

Typische Anwendungen in Optik- und Lasersystemen

Flexible optische Spiegelhalterungen werden in einer Reihe von optischen und photonischen Systemen eingesetzt, bei denen eine präzise, stabile Spiegelpositionierung erforderlich ist.

In Lasersystemen werden sie oft verwendet, wo kleine Winkelanpassungen über die Zeit stabil bleiben müssen. Ein Spiegel, der sich leicht verschiebt, kann die Strahlrichtung ändern, die Kopplungseffizienz reduzieren oder die Gesamtleistung des Systems beeinträchtigen.

In Strahlführungseinheiten ist eine feine Winkelsteuerung unerlässlich. Flexible Halterungen sind nützlich, wenn der Spiegel mit vorhersehbarem Ansprechverhalten und minimaler Bewegungsunsicherheit positioniert werden muss.

In Interferometern sind Wiederholgenauigkeit und geringe mechanische Drift besonders wichtig. Da diese Systeme auf sehr kleine Positionsänderungen empfindlich reagieren, kann die Stabilität der Spiegelhalterung die Messqualität direkt beeinflussen.

In optischen Halbleitergeräten sind strukturelle Präzision, Maßhaltigkeit und kontrollierte Bewegung oft notwendig. Die in diesen Systemen verwendeten Halterungen müssen möglicherweise auch in beengte Baugruppen passen, wo die Integration ebenso wichtig ist wie die Einstellpräzision.

Diese Anwendungen verwenden nicht alle dieselbe Halterungsgeometrie, aber sie teilen ein gemeinsames Bedürfnis: präzise optische Ausrichtung, unterstützt durch stabiles mechanisches Verhalten.

Von der Designprüfung zur Präzisionsfertigung

Bei XY-GLOBAL wissen wir, dass eine flexible optische Spiegelhalterung mehr ist als ein einfaches bearbeitetes Bauteil. Ihre Leistung hängt davon ab, wie gut die Designabsicht durch die Fertigung umgesetzt wird.

Wir beginnen mit der Designprüfung, wobei wir uns auf dünne Flexurbereiche, kritische Merkmale, Materialauswahl, Toleranzstrategie und den Einfluss der Oberflächenbehandlung konzentrieren. Mit DFM-Unterstützung, präziser CNC-Bearbeitung, Prototypenvalidierung und kritischer Dimensionsprüfung helfen wir, flexurbasierte Optikteile für die reale Produktion praktikabel zu machen.

Von der Feinbearbeitung bis zur Koordination der Schwarzanodisierung unterstützt unser Team kundenspezifische optisch-mechanische Teile mit der Prozesskontrolle, die für optische Präzisionsanwendungen erforderlich ist.

Wenn Sie kundenspezifische optisch-mechanische Teile für Ihr Projekt suchen, besuchen Sie gerne unsere Seite für optische Teile für weitere Informationen.

FAQ

Wie unterscheidet sich eine flexible optische Spiegelhalterung von einer herkömmlichen Spiegelhalterung?

Eine herkömmliche Spiegelhalterung basiert oft auf Federn, Schrauben und sich berührenden beweglichen Teilen, während eine flexible Spiegelhalterung nachgiebige Strukturmerkmale für die Bewegung nutzt. Dies hilft in der Regel, das Spiel zu reduzieren und die Wiederholbarkeit bei der feinen optischen Justierung zu verbessern.

Warum werden flexible Strukturen in optischen Spiegelhalterungen verwendet?

Sie werden verwendet, weil empfindliche optische Ausrichtungssysteme oft geringes Spiel, geringe Reibung, stabile Feineinstellung und eine bessere Langzeit-Positionskonstanz erfordern.

Sind flexible optische Spiegelhalterungen für große Einstellbereiche geeignet?

Normalerweise nicht. Flexible Strukturen eignen sich im Allgemeinen besser für kleine und präzise Einstellbereiche als für große Verfahrwege.
