맞춤형 마이크로 몰딩 서비스
당사의 전문 마이크로 사출 성형 서비스로 고정밀 맞춤형 마이크로 성형 부품을 받아보세요. 24시간 즉시 견적, 무료 DFM 검토, 그리고 ±0.001mm 공차 및 0.3mm 최소 벽 두께의 마이크론 수준 제조를 제공합니다. 전문 마이크로 툴링 설계부터 원활한 대량 생산까지—오늘 정밀 마이크로 스케일 부품을 주문하세요!

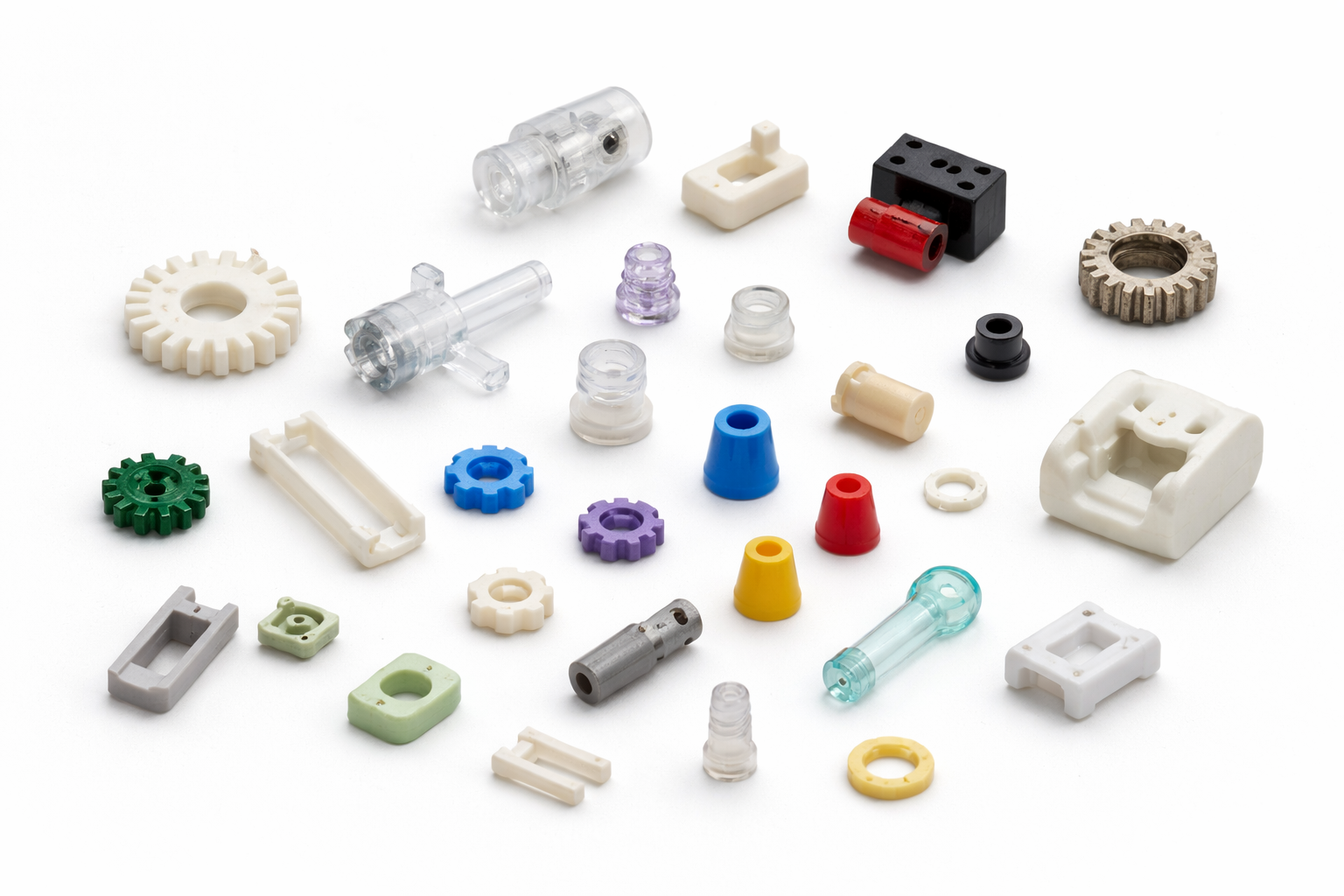

마이크로 몰딩이란 무엇입니까?
마이크로 몰딩은 마이크로미터 수준의 정밀도로 작고 복잡한 부품을 제작하기 위해 고안된 고도로 전문화된 사출 성형 공정입니다. 전통적인 몰딩의 정교한 하위 집합으로서 1g 미만의 무게와 수 밀리미터 내에서 측정되는 부품을 생산하도록 특별히 맞춤화되어 ±0.001mm 이상의 엄격한 공차를 일관되게 달성할 수 있습니다.
마이크로 몰딩 기계와 PEEK 및 LCP와 같은 고성능 수지를 활용함으로써 이 공정은 0.3mm 박벽 섹션 및 복잡한 마이크로 홀과 같은 복잡한 기하학적 구조를 놀라운 일관성으로 대량 생산할 수 있습니다. 당사의 자체 마이크로 툴링 설계(CNC/EDM)는 가장 야심찬 설계도 대량 생산으로 연결될 수 있도록 보장합니다. 마이크로 유체 장치 및 미니 커넥터부터 집적 회로 부품에 이르기까지, XY-GLOBAL은 의료, 전자 부문 및 그 이상에서 비용 효율적인 우수성을 제공합니다.
초소형 성형 재료 옵션
마이크로 몰딩 소재는 작은 사출량과 미크론 정밀도에 최적화된 고유동 엔지니어링 열가소성 수지에 중점을 둡니다. 임플란트용 의료 등급 PEEK부터 3C 커넥터용 LCP에 이르기까지, 맞춤형 마이크로 몰딩 부품을 위한 15가지 이상의 소재를 다룹니다.
폴리에테르에테르케톤 (PEEK)
극한 엔지니어링 응용 분야를 위한 최고의 고성능 열가소성 수지.
- 특성: 260°C를 초과하는 내열성과 의료 등급 생체 적합성.
- 응용 분야: 임플란트, 미세 유체 칩, 수술 도구.
액정 고분자 (LCP)
고급 용융 가공형 액정 열가소성 수지.
- 특성: 0.3mm 미만의 벽에 대해 초저변형 및 탁월한 유동성.
- 적용 분야: 3C 커넥터, 안테나 모듈, RF 부품.
폴리페닐렌 설파이드(PPS)
반결정성 슈퍼 엔지니어링 열가소성 수지.
- 특성: 산/알칼리에 대한 내화학성 및 240°C 안정성
- 응용 분야: 화학 센서, 자동차 커넥터, 연료 시스템 부품
폴리에테르이미드(PEI)
항공우주 분야에 사용되는 비정질 고온 열가소성 수지입니다.
- 특성: 170°C 연속 사용 가능하며, UL94 V-0 난연성 보유
- 적용 분야: 항공기 전기 부품, 고신뢰성 커넥터
폴리설폰(PSU)
의료용 멸균을 위해 개발된 투명 열가소성 소재.
- 특성: 가수분해 안정성 및 1000회 이상 오토클레이브 주기
- 적용 분야: 의료 필터, 수술용 트레이, 진단 장비
폴리카보네이트 (PC)
구조 광학용으로 가장 견고한 투명 열가소성 소재입니다.
- 특성: 유리 충격 강도의 250배, 88-90%의 광학적 투명도
- 적용 분야: 마이크로 렌즈, 보호 커버, 웨어러블 광학 장치
폴리메틸메타크릴레이트(PMMA)
엔지니어링 아크릴이라고 하는 광학 등급 열가소성 수지.
- 특성: 92%의 광선 투과율과 미러-광택 마감
- 응용 분야: 정밀 광학, 마이크로 프리즘, 내시경 렌즈
폴리아미드 (PA/나일론)
기능성 부품을 위한 핵심 엔지니어링 열가소성 소재입니다.
- 특성: 80 MPa 인장 강도 및 뛰어난 피로 저항성
- 응용 분야: 기능성 힌지, 스냅핏, 구조 부품
폴리옥시메틸렌 (POM)
열가소성 플라스틱 중 치수 안정성 챔피언.
- 속성: 0.1-0.3 마찰 계수 및 <0.5% 치수 변화
- 응용 분야: 마이크로 기어, 캠, 정밀 베어링
마이크로 몰딩 응용 분야
마이크로 몰딩은 의료 기기, 전자 제품, 미세 유체 공학 등 고정밀 산업에 필수적인 복잡한 마이크론 규모의 플라스틱 부품 생산에 탁월합니다. 이러한 응용 분야는 엄격한 공차, 얇은 벽, 재료 다양성을 활용하여 이식형 센서부터 3C 커넥터에 이르는 혁신을 가능하게 합니다.

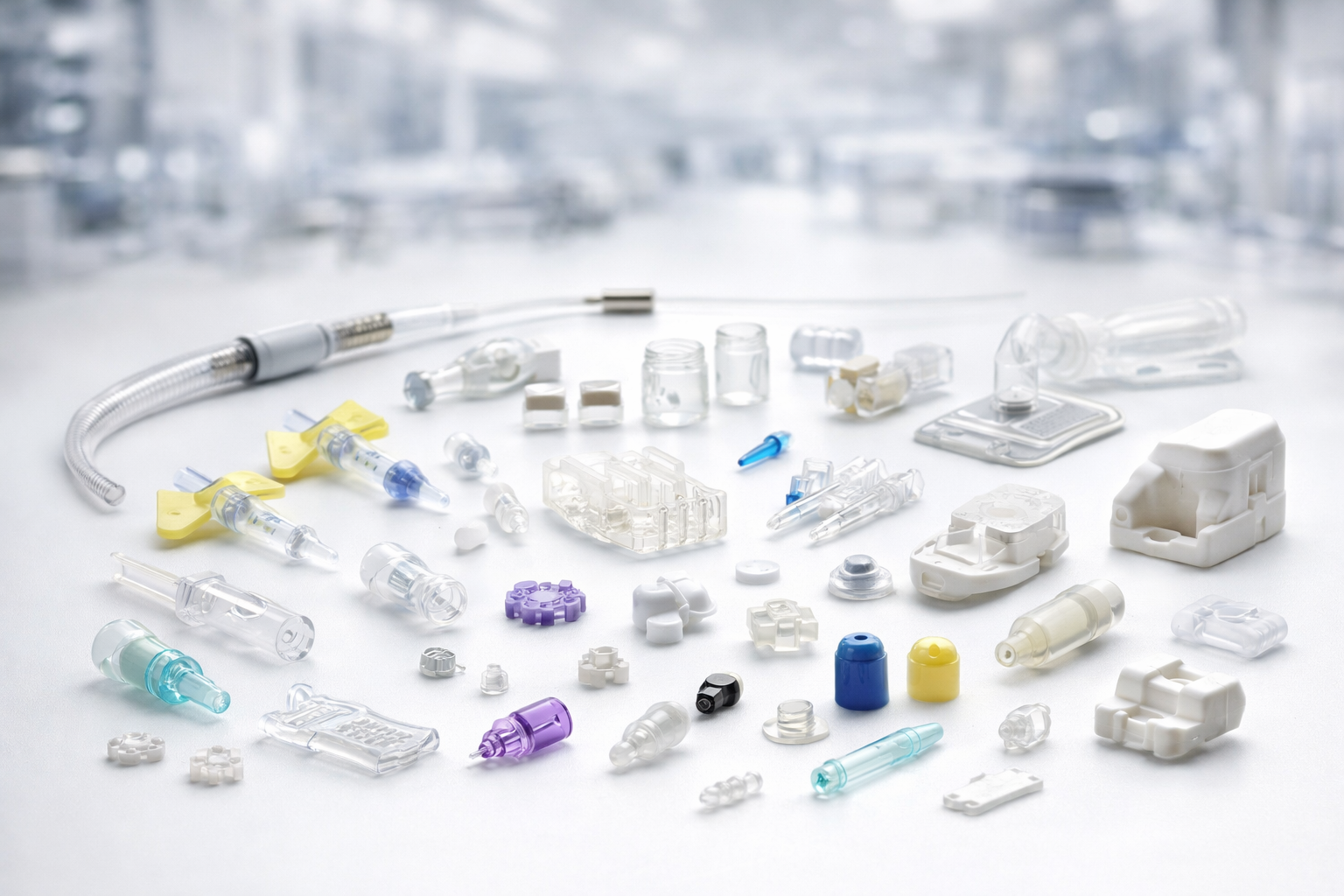

의료기기
의료 기기는 마이크론 수준의 정밀성과 생체 적합성을 위해 마이크로 몰딩에 의존하며, ISO 13485 클린룸과 같은 규제 환경에서 환자 안전을 보장합니다. 이로 인해 마이크로 몰딩은 기존 기계 가공으로는 경제적으로 불가능했던 소형 고부가가치 부품에 이상적입니다.
주요 응용 분야
- 임플란트 및 카테터 부품
- 약물 전달 시스템
- 진단용 미세유체
- 수술 도구 및 웨어러블

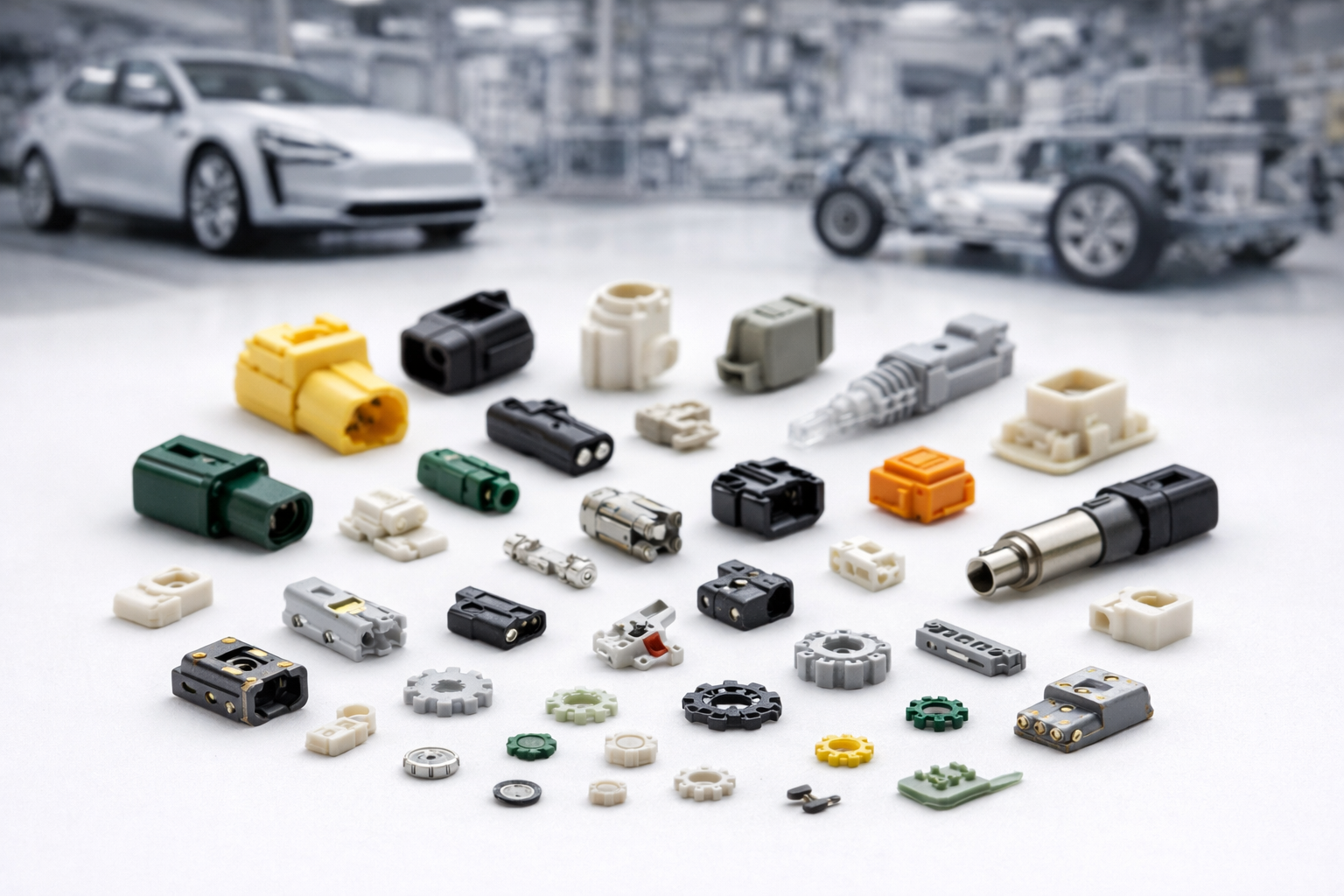

자동차
자동차 산업은 경량 설계, 연료 효율성 개선, EV 및 ADAS 시스템의 정밀 전자 장치 요구 사항을 충족하기 위해 마이크로 몰딩을 널리 채택하고 있습니다.
주요 적용 분야
- 마이크로 기어 및 연료 인젝터 노즐
- 센서 및 액추에이터 부품
- 에어백 및 커넥터 부품
일반적인 재료
고온 및 고강도를 위한 PPS, PA, LCP.

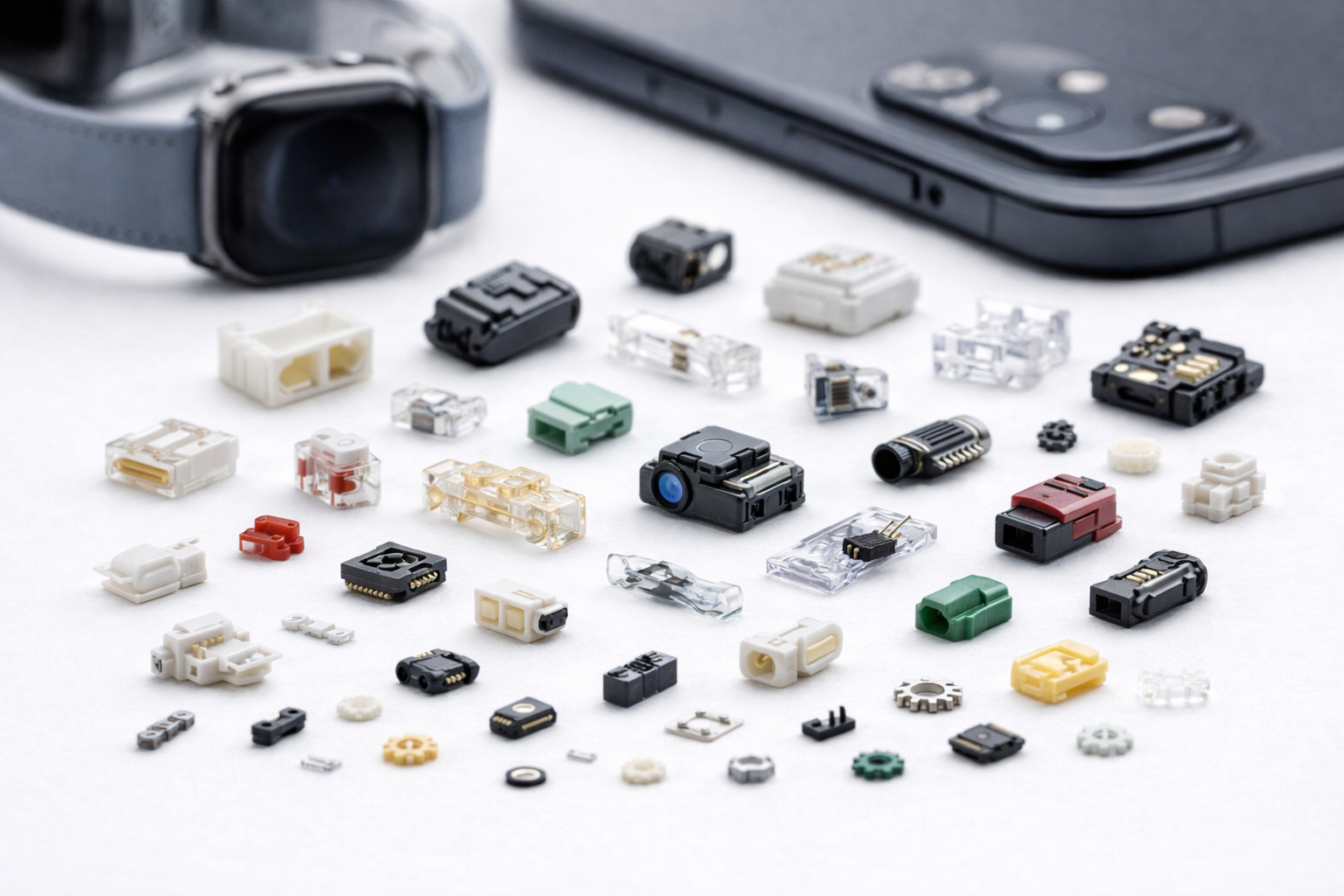

전자제품
전자제품은 높은 정밀도와 소형화 기능 때문에 마이크로 몰딩을 필요로 합니다. 이는 소형 디자인에서 신뢰할 수 있는 성능을 가진 더 작고 가벼운 장치를 가능하게 합니다. 이 공정은 복잡한 미세 기능을 대규모로 지원하며, 대량 소비재 기술에 있어 기존 방법을 능가합니다.
주요 응용 분야
- 커넥터 및 칩 패키징
- 마이크로 광학 렌즈 (예: 스마트폰 카메라)
- 센서 하우징 및 MEMS
- 스위치, 플러그 및 웨어러블

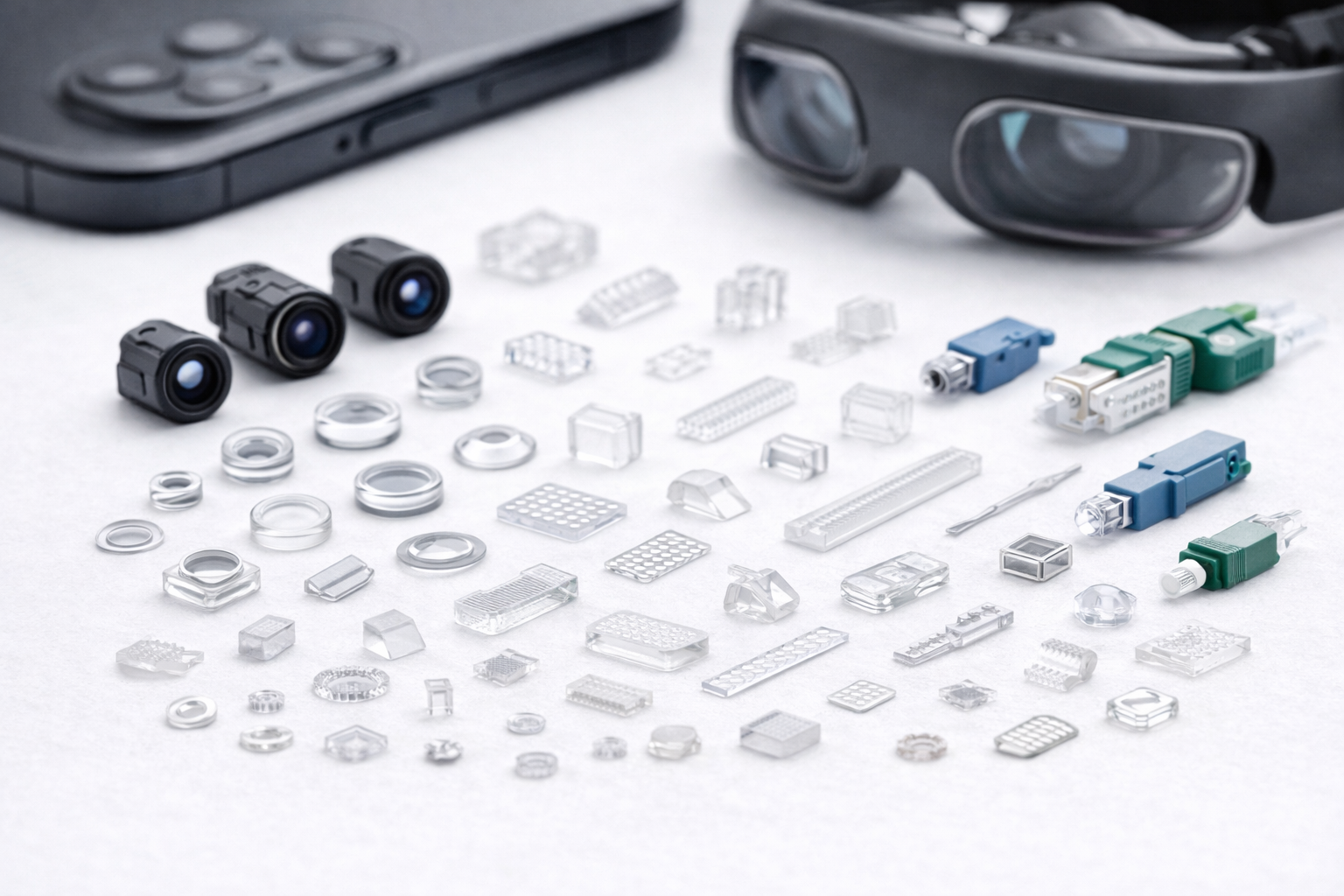

광학
광학은 마이크로 몰딩 기술이 마이크론 정밀도로 고선명, 경량 렌즈를 생산하고 복잡한 미세 구조를 구현하는 능력을 활용하여 소형의 대량 생산되는 장치에서 유리를 대체합니다.
주요 응용 분야
- 스마트폰 카메라 렌즈 및 AR/VR 광학 장치
- 마이크로 프리즘 및 도광판
- 광섬유 커넥터

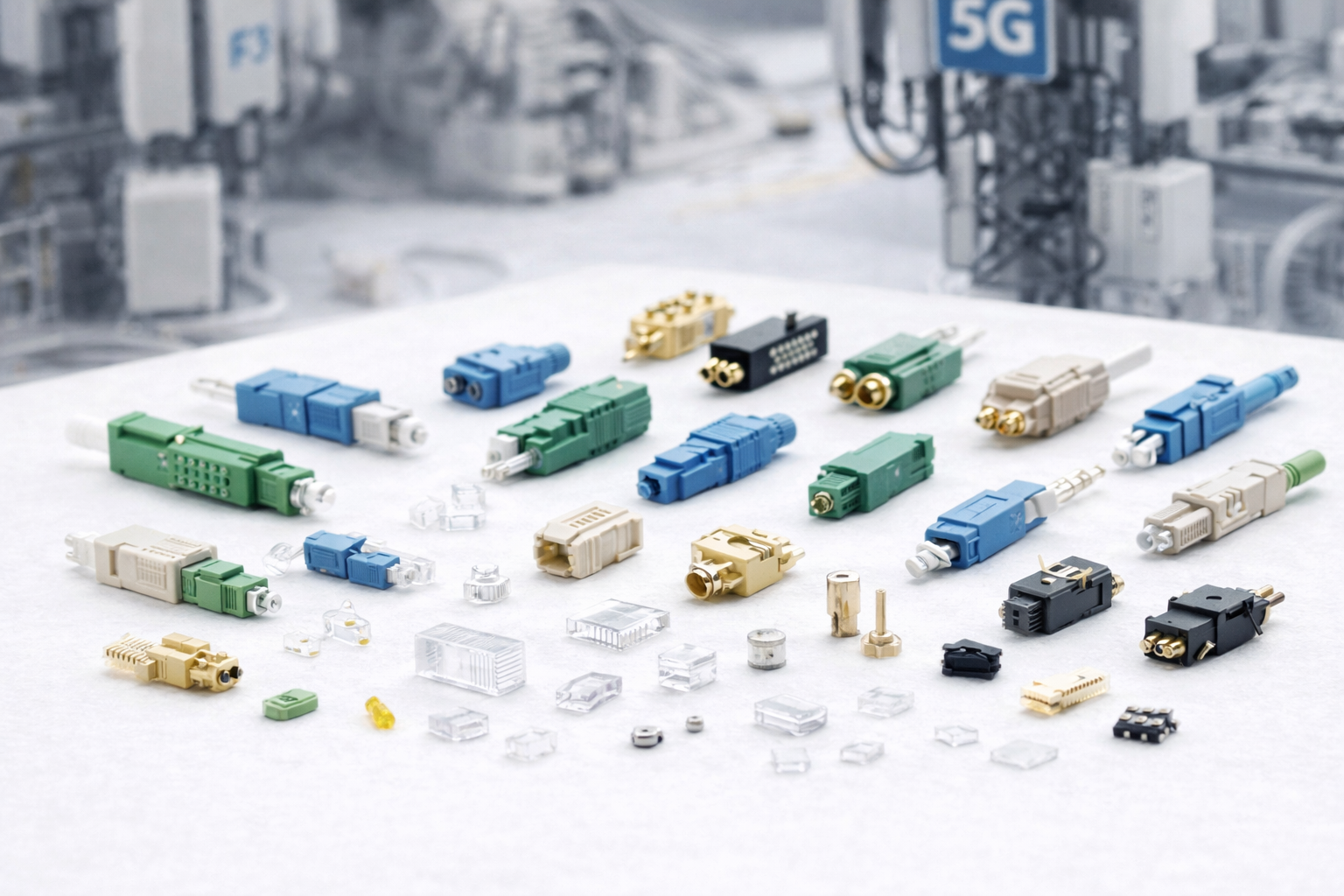

전기 통신
통신 분야에서는 광섬유 네트워크 및 5G 인프라에서 신호 무결성을 보장하는 고신뢰성 초소형 커넥터에 마이크로 몰딩을 사용합니다.
주요 응용 분야
- 광섬유 커넥터
- 안테나 부품
- 고속 스위치

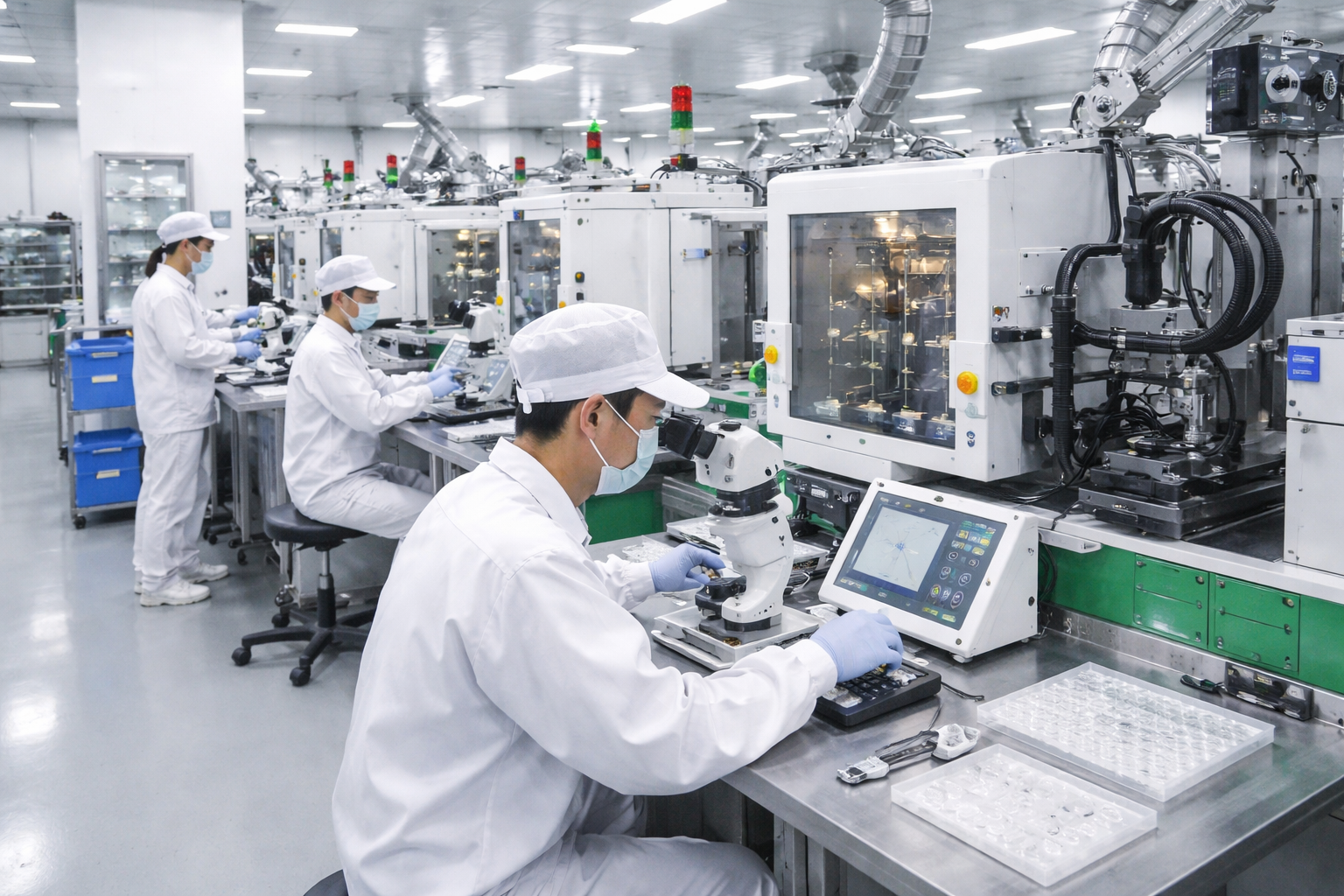

마이크로 몰딩 서비스에 XY-GLOBAL을 선택하는 이유는?
당사는 최소 주문 수량 없이 ISO 9001/13485 인증 공정을 통해 생산 등급의 마이크로 몰딩을 제공하며, 서브 mg 프로토타입부터 수백만 개에 이르는 대량 생산을 지원합니다.
정밀 엔지니어링 역량: ±1µm 공차, 0.3mm 초박형 벽 및 0.08mm 마이크로 홀을 구현합니다. 당사의 SPC 제어 공정은 0.08mg 의료 투여량부터 0.5g 정밀 부품에 이르는 샷 중량 전반에서 안정성을 보장합니다.
15가지 이상의 엔지니어링 등급 재료: 생체 적합성 PEEK부터 고유동성 LCP에 이르기까지 모든 마이크로 부품에 대해 최고의 구조적 무결성과 완전한 수지-부품 추적성을 보장합니다.
고급 품질 및 검증 시스템:
Micro-CT 및 3D 측정기로 뒷받침되는 IQ/OQ/PQ 검증된 공정을 통해 99.8%의 수율을 제공합니다. 7일 T1 샘플과 대량 생산 전에 게이팅 및 박벽 위험을 제거하는 무료 24시간 DFM 분석을 통해 출시를 가속화하세요.
초정밀 성형 FAQ
1. 마이크로 몰딩이란 무엇인가요?
마이크로 몰딩은 특수 사출 공정을 사용하여 의료 기기, 전자 제품 및 미세 유체 공학용으로 일반적으로 1mm 미만의 작은 플라스틱 부품을 만듭니다.
2. 달성 가능한 크기 및 허용 오차는 어떻게 되나요?
최소 부품 크기는 0.3-20mm, 벽 두께 0.15-0.3mm, 구멍 0.1mm+; 공차는 표준 ±0.01-0.02mm이며, SPC를 통한 중요 부위는 ±3µm입니다.
3. 어떤 자료들을 지원하나요?
PEEK, LCP, PPS, PC, PA, PEI 및 20가지 이상의 고유동성 열가소성 수지; 실링용 LSR – 모두 얇은 벽과 1cm³ 미만의 샷에 최적화되어 있습니다.
4. 마이크로 몰딩의 일반적인 리드 타임은 어떻게 됩니까?
대부분의 프로젝트의 경우 프로토타입 금형은 약 3일이 소요되며, 초기 샘플 부품은 일반적으로 일주일 안에 준비됩니다. 그런 다음 승인된 샘플로부터 생산량이 원활하게 증가합니다.
5. 최소 주문 수량(MOQ)이 있나요?
시험 또는 프로토타입 실행에는 최소 주문 수량이 없으므로, 소량으로 시작하여 전체 생산에 착수하기 전에 설계를 검증할 수 있습니다.
6. 마이크로 몰딩은 CNC 가공보다 언제 더 비용 효율적인가요?
복잡한 형상의 경우, 5,000개 이상의 대량 생산은 CNC 가공에 비해 개당 비용을 50% 이상 절감할 수 있습니다.
